کلید مینیاتوری ال اس LS

در دنیای برق و الکترونیک، یکی از مهم‌ترین اجزا برای حفاظت و کنترل سیستم‌های الکتریکی، کلید مینیاتوری است. برند “ال اس” یکی از پیشگامان و معتبرترین تولیدکنندگان کلیدهای مینیاتوری در بازار جهانی است. کلید مینیاتوری ال اس LS با ویژگی‌های فوق العاده خود در زمینه حفاظت از مدارهای الکتریکی، به عنوان یکی از انتخاب‌های اصلی برای ایمنی سیستم‌های برقی شناخته می‌شوند. در این مقاله، به بررسی ویژگی‌ها، کاربردها، مزایا و نکات فنی کلیدهای مینیاتوری ال اس خواهیم پرداخت تا به خوبی با این محصولات آشنا شوید .

کلید مینیاتوری چیست؟

کلید مینیاتوری یا فیوز مینیاتوری یا همان MCB مخفف واژه Miniature Circuit Breaker یک کلید الکترومکانیکی خودکار است که از تجهیزات شما در برابر خطای اتصال کوتاه و جریان اضافه بار حفاظت می کند و به علت خودکار بودن، بعد از قطع شدن، مجدد به مدار باز می گردد.

کلیدهای مینیاتوری غیر قابل تنظیم بوده و عملکرد آن ها هم به صورت مغناطیسی و هم به صورت حرارتی می باشد. علت اینکه این کلیدها را کلید خودکار مینیاتوری می نامند این است که عمل قطع مدار را به صورت اتوماتیک و خودکار انجام می دهد و مجدد به حالت آماده به کار باز می گردد. یکی از تفاوت های اصلی کلید های خودکار مینیاتوری با فیوز ها هم همین مورد است. یعنی اینکه فیوز ها یکبار مصرف هستند و پس آب شدن و قطع مدار، باید تعویض شوند و مجدد به چرخه کار باز نمی گردند. اما کلیدهای خودکار مینیاتوری علاوه بر اینکه قابل قطع شدن زیر بار نیز هستند و هم به صورت خودکار و هم به صورت دستی می توانند مدار را قطع کنند، پس از قطع مدار مجدد آماده به کار می شوند و قادر به تکرار چندباره‌ی این عمل هستند.

ویژگی‌های کلید مینیاتوری ال اس

• کیفیت ساخت بالا: کلیدهای مینیاتوری ال اس با استفاده از مواد اولیه با کیفیت و فناوری‌های پیشرفته ساخته می‌شوند. این کیفیت ساخت باعث می‌شود که این کلیدها دارای عمر طولانی و عملکرد پایدار باشند.
• حساسیت و دقت بالا: کلیدهای ال اس دارای حساسیت بالایی در شناسایی شرایط اضافه بار و اتصال کوتاه هستند. این دقت بالا به جلوگیری از آسیب به تجهیزات و افزایش ایمنی مدار کمک می کند.
• طراحی مدرن و زیبا: طراحی‌های مدرن و زیبا، این کلیدها را برای استفاده در محیط های مختلف مناسب می‌سازد. طراحی‌های بهینه شده برای نصب آسان و استفاده راحت، از ویژگی‌های بارز این محصولات است.
• پشتیبانی از انواع استانداردها: کلیدهای مینیاتوری ال اس با پشتیبانی از استانداردهای بین‌المللی، قابلیت استفاده در پروژه‌های مختلف با استانداردهای گوناگون را فراهم می آورد.
• مقاومت در برابر شرایط محیطی: این کلیدها توانایی مقاومت در برابر شرایط محیطی مختلف مانند دماهای بالا، رطوبت و گرد و غبار را دارند که باعث می‌ شود در انواع محیط‌ ها قابل استفاده باشند.

انواع کلید مینیاتوری ال اس براساس محدوده قطع جریان

وجود تفاوت در محدوده‌ ی قطع جریان سبب به وجود آمدن انواع مختلفی از کلیدهای مینیاتوری شده است. از این رو این کلیدها در دو نوع کندکار و تندکار موجود هستند. اغلب کلیدهای تندکار محدوده‌ی قطع جریان کمتری دارند و بلافاصله پس از احساس جریان اضافه بار در مدار، آن جریان را قطع می کنند. در مقابل کلیدهای کندکار نسبت به کلیدهای تندکار محدوده‌ی قطع جریان بالاتری دارند و با سرعتی ملایم تر و تاخیر بیشتر جریان مدار را قطع می کنند. در ادامه انواع تیپ های کلید مینیاتوری را معرفی خواهیم کرد:

1. کلید مینیاتوری تیپ B (تندکار)

این نوع کلیدها برای تجهیزاتی که ضریب اتصال پایین تری دارند مورد استفاده قرار می‌گیرد. تشخیص اضافه بار توسط این کلیدها با سرعت بالایی صورت می‌گیرد و می‌تواند جریان اضافه بار لحظه‌ای بین 3 تا 5 برابر جریان نامی و در زمان مشخص، جریان خروجی را قطع کند. از کلیدهای تیپ B معمولا در مصارف خانگی و روشنایی وهمچنین سیستم‌های IT و TN استفاده می‌کنند. به همین دلیل به این نوع کلیدهای مینیاتوری، تیپ روشنایی نیز گفته می‌شود.

2. کلید مینیاتوری تیپ C و D (کندکار)

از این نوع کلیدهای مینیاتوری برای مصارف خانگی و موتوری مانند موتورهای القایی و همچنین موتورهایی با توان کم و جریان‌های راه اندازی پایین استفاده می‌کنند. علاوه بر این، در بارهایی با ضریب اشباع پایین مانند موتورهای کولر گازی یا پمپ‌های آب خانگی از کلیدهای مینیاتوری تیپ C استفاده می‌کنند. این کلیدها مدار را در جریان‌های اضافه بار بین 5 تا 10 برابر جریان نامی، قطع می‌کنند. محدوده قطع جریان در این کلیدها نسبت به تیپ B بیشتر است. نام دیگر این تیپ از کلیدهای مینیاتوری، تیپ موتوری می‌باشد.

3. کلید مینیاتوری تیپ K

از این کلیدها جهت محافظت در مدارهای قدرت ترانس و موتورها استفاده می‌کنند. کلیدهای تیپ K نسبت به اضافه بار یا همان جریان اضافی، در مقایسه با کلیدهای تیپ D حساسیت بیشتری داشته و در صورت بیشتر شدن جریان از 8 تا 10 برابر جریان نامی، به سرعت عمل کرده و مدار را قطع خواهد کرد. این کلیدها برای موتورهای زیر بار، مدارات سلفی و بارهای موتوری با جریان هجومی بالا، بسیار مناسب هستند. منحنی قطع آن در اتصال کوتاه، بین تیپ D و C است. نام دیگر کلیدهای تیپ K، کلیدهای مینیاتوری تیپ قدرت می باشد.

5. کلید مینیاتوری تیپ Z

کلیدهای تیپ Z یکی از حساس ترین تیپ از خانواده‌ی کلیدهای مینیاتوری می‌باشد. درصورتی که جریان عبوری بین 2 تا 3 برابر بیشتر از جریان نامی باشد، در سریع ترین زمان ممکن جریان اتصال کوتاه و جریان بار اضافه را قطع خواهد کرد. از آنجایی که این کلیدها جریان‌های نشتی ضعیف را حس می‌کند، معمولا از آن در مدارهای ارزشمند با حساسیت بالا، جهت حفاظت از مدارات PLC و بردهای الکترونیکی استفاده می‌کنند. به همین دلیل به کلیدهای تیپ Z، کلیدهای مینیاتوری تیپ حساس نیز می گویند.

انواع کلید مینیاتوری ال اس براساس نوع کاربرد

کلیدهای مینیاتوری را می‌توان براساس نوع کاربردشان به دو دسته‌ی تک فاز و سه فاز دسته بندی کرد.

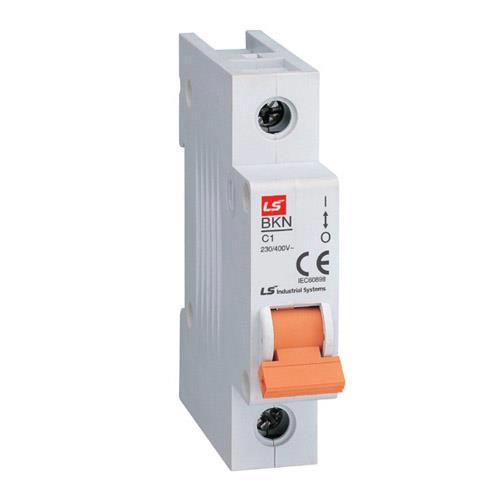

• کلید مینیاتوری تک فاز

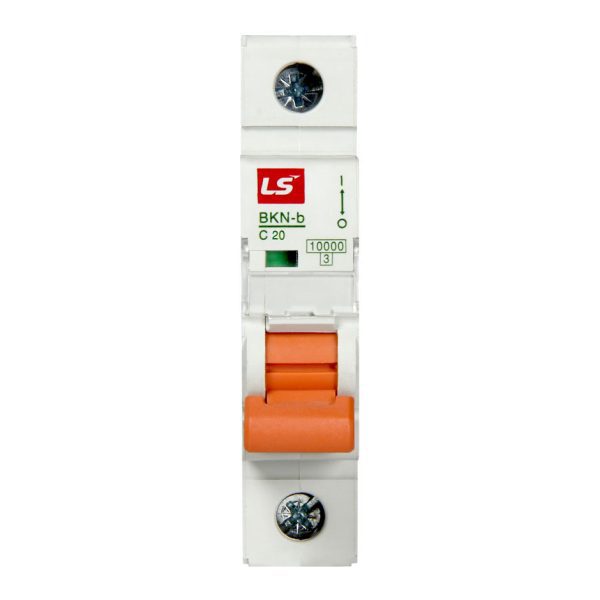

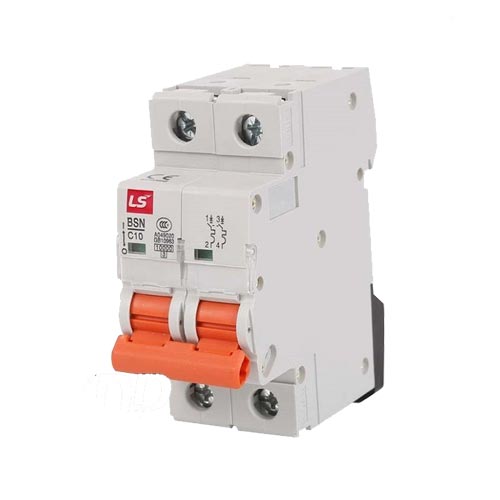

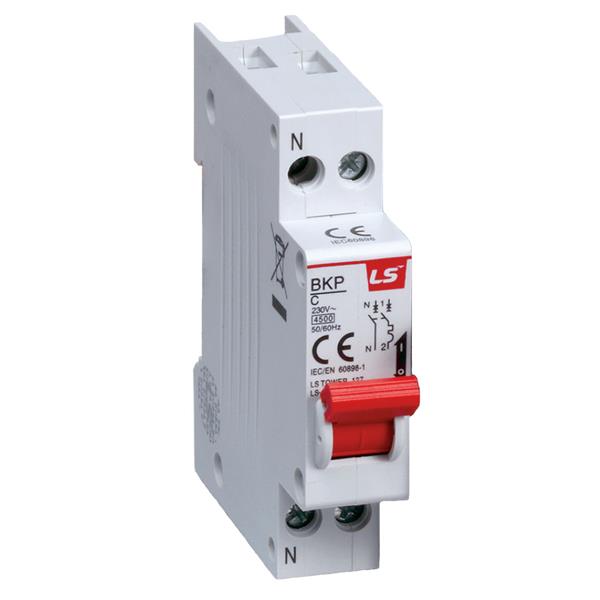

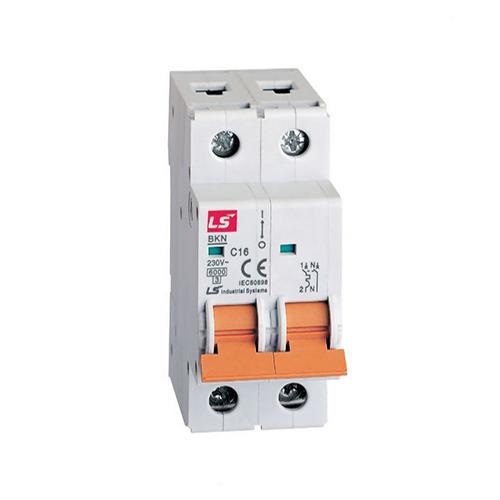

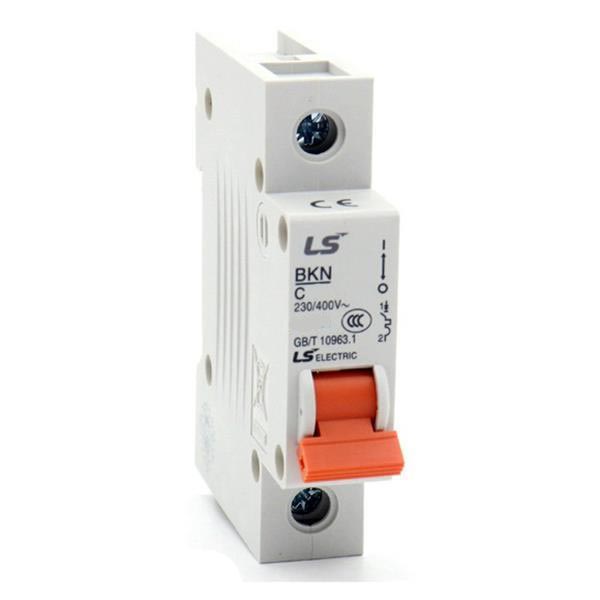

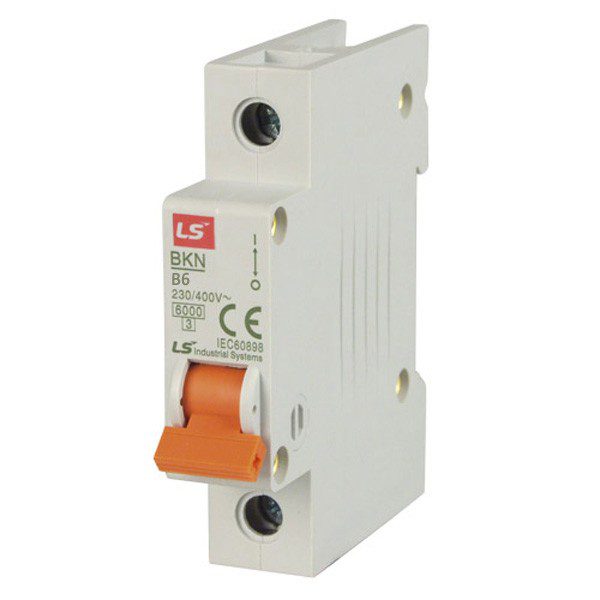

کلیدهای تک فاز همانطور که ازنامشان پیداست، در مدارهای تک فاز جهت حفاظت جریان اضافه بار و جریان اتصال کوتاه مورد استفاده قرار می گیرد. این کلیدها شامل انواع کلید تک پل و دو پل باشد. تک پل بودن این کلیدها به این معنا است که دارای یک ترمینال در ورودی و خروجی هستند. کلیدهای دو پل به گونه‌ای طراحی شده‌اند تا در مدارهای تک فاز، علاوه بر سیم فاز، سیم نول را نیز محافظت کند و امکان قطع مدار نول را نیز داشته باشد.

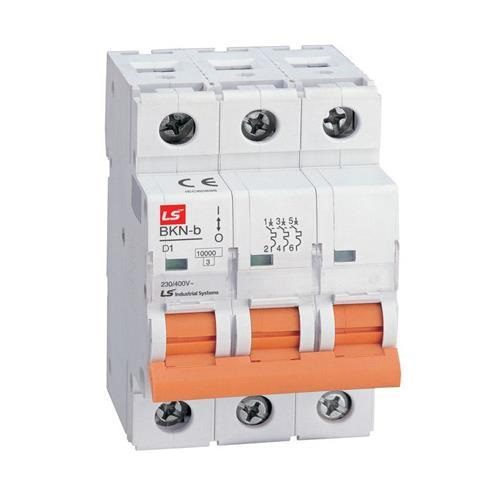

• کلید مینیاتوری سه فاز

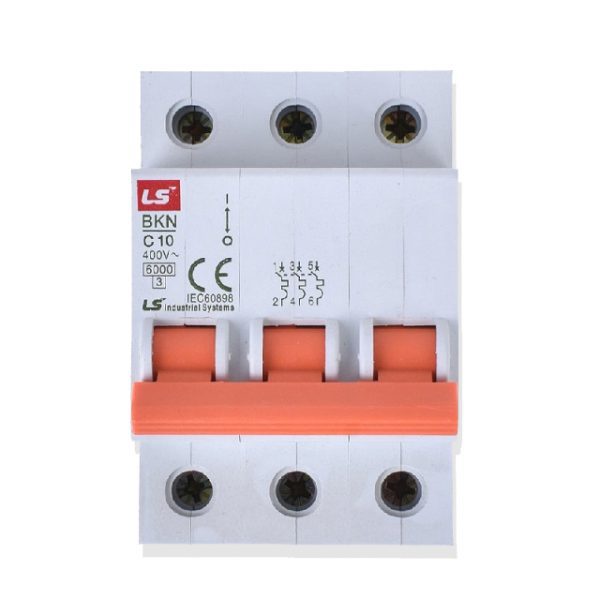

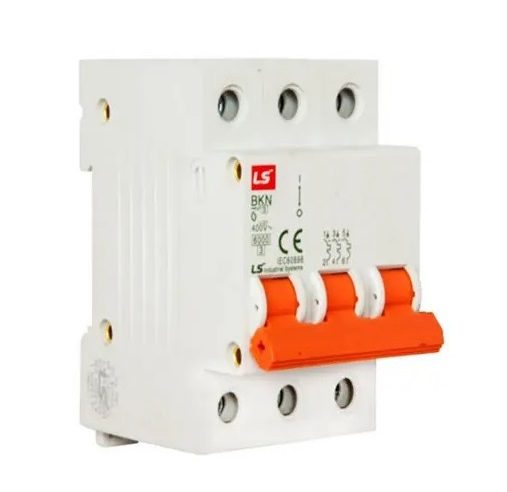

کلیدهای سه پل و چهار پل از انواع کلیدهای سه فاز به شمار می‌روند که در مدارهای سه فاز به کار می‌روند. برق سه فاز در سیستم‌های صنعتی جهت راه اندازی تجهیزاتی مانند الکتروموتورهای القایی یا پمپ‌های سه فاز، کولرهای گازی، ماشین آلات صنعتی و هر دستگاه دیگری که به برق سه فاز نیاز دارد، به کار گرفته می‌شود. در این نوع مدارها برای حفاظت از مدار در برابر اتصال کوتاه و نشتی جریان، در جریان‌های کم (تا ۱۲۵ آمپر) از کلیدهای مینیاتوری سه فاز استفاده می کنند.

انواع کلید مینیاتوری از نظر نوع جریان

این دسته بندی شامل کلیدهای نوع AC و DC می‌باشد. کلیدهای DC را می‌توان در مدارهای AC هم به کار برد زیرا قطع جریان در AC راحت تر است. اما به کار بردن کلیدهای مینیاتوری AC در سیستم‌های DC ممکن نیست زیرا احتمال دارد کلید نتواند در زمان مناسب جریان را قطع کند و با گذشت زمان منجر به کاهش عمر دستگاه ها و تجهیزات و همچنین خرابی کلید یا سیستم تحت حفاظت شود.

اجزای کلید مینیاتوری ال اس LS

یک فیوز یا کلید مینیاتوری از اجزای مختلفی تشکیل شده؛ عبارت اند از:

• اهرم قطع و وصل جریان
• بازوی متحرک
• کنتاکت اصلی جریان خروجی
• ترمینال‌های قدرت (ترمینال ورود و خروج)
• فلز بی متال
• پیچ کالیبراسیون محدوده‌ی عملکرد
• سیم پیچ قطع
• جرقه گیر (جهت رفع قوس به وجود آمده در اثر قطع جریان مدار)

کلید مینیاتوری LS چه حفاظت‌هایی انجام می‌دهد؟

کلیدهای مینیاتوری به اشکال مختلفی عمل حفاظت را انجام می دهند، که بر همین اساس کاربرد آنها در مدارهای گوناگون مشخص می گردد. انواع این حفاظت ها شامل موارد زیر می شود:

• حفاظت مغناطیسی از مدار در برابر اتصال کوتاه
• حفاظت حرارتی از مدار در برابر اضافه بار
• حفاظت از تجهیزات مدار مانند کابل‌ها و … در برابر آتش سوزی
• حفاظت از افراد در برابر تماس غیر مستقیم با سیستم‌های زمین
• حفاظت از بخش سالم مدار با جداسازی بخش آسیب دیده‌ی مدار از سایر بخش‌های آن

کاربردهای کلید مینیاتوری ال اس

کلیدهای مینیاتوری ال اس به دلیل ویژگی‌های منحصر به فرد خود در انواع مختلف کاربردها استفاده می‌شوند. از جمله مهم‌ترین کاربردهای این کلیدها می‌توان به موارد زیر اشاره کرد:

• حفاظت از مدارهای الکتریکی: اصلی‌ترین کاربرد کلیدهای مینیاتوری، حفاظت از مدارهای الکتریکی در برابر اضافه بار و اتصال کوتاه است. این کلیدها با قطع کردن سریع مدار، از آسیب به تجهیزات و سیم‌کشی‌های برقی جلوگیری می‌کنند.
• استفاده در تابلوهای برق: در تابلوهای برق صنعتی و ساختمانی، کلیدهای مینیاتوری ال اس به عنوان یک جزء اصلی برای کنترل و حفاظت از مدارها به کار می‌روند. این کلیدها به راحتی در تابلوهای برق نصب می‌شوند و به عنوان یک عنصر حفاظتی موثر عمل می‌کنند.
• حفاظت از تجهیزات الکتریکی خانگی: در سیستم‌های برقی خانگی نیز کلیدهای مینیاتوری ال اس کاربرد دارند. این کلیدها به حفظ ایمنی سیستم‌های خانگی و جلوگیری از خطرات احتمالی کمک می‌کنند.
• پروژه‌های صنعتی و تجاری: در پروژه‌های صنعتی و تجاری بزرگ، کلیدهای مینیاتوری ال اس به عنوان بخشی از سیستم‌های حفاظتی پیچیده‌تر مورد استفاده قرار می‌گیرند. این کلیدها توانایی کار در شرایط سخت و بارهای بالا را دارند.

نکات فنی در انتخاب کلید مینیاتوری ال اس

1. انتخاب بر اساس جریان نامی: هنگام انتخاب کلید مینیاتوری، باید جریان نامی مناسب برای مدار مورد نظر را در نظر بگیرید. انتخاب جریان نامی مناسب باعث می‌شود که کلید به درستی عملکرد خود را انجام دهد و از مدار به خوبی حفاظت کند.
2. بررسی نوع عملکرد کلید: کلیدهای مینیاتوری ال اس در انواع مختلفی مانند B، C و D طراحی شده‌اند که هر یک ویژگی‌های خاص خود را دارند. بسته به نوع بار و ویژگی‌های مدار، باید نوع مناسب کلید را انتخاب کنید.
3. توجه به تعداد پل‌ها: کلیدهای مینیاتوری می‌توانند تک پل، دو پل، سه پل یا چهار پل باشند. تعداد پل‌ها باید با نیاز مدار و سیستم مورد نظر هماهنگ باشد.
4. سازگاری با استانداردها: اطمینان حاصل کنید که کلید مینیاتوری انتخابی با استانداردهای بین‌المللی و ملی مربوطه سازگار است تا عملکرد بهینه و ایمنی بالایی داشته باشد.

نکات نگهداری و استفاده از کلید مینیاتوری ال اس LS

1. بازرسی دوره‌ای: برای اطمینان از عملکرد صحیح کلید مینیاتوری، لازم است که به طور دوره‌ای آن را بازرسی کرده و از سلامت و عملکرد صحیح آن مطمئن شوید.
2. پیشگیری از اضافه بار: با مدیریت صحیح بار و جلوگیری از اضافه بار در مدار، می‌توانید از عملکرد بهینه کلید مینیاتوری و افزایش عمر مفید آن بهره‌مند شوید.
3. مراقبت از شرایط محیطی: توجه به شرایط محیطی و حفظ کلید مینیاتوری در محیط‌های مناسب و با شرایط محیطی مناسب، به عملکرد بهتر و دوام بیشتر آن کمک می کند.
