راهنمای سیم‌بندی و نصب کنتاکتور ال اس

در دنیای مدرن امروز، تجهیزات الکتریکی و اتوماسیون صنعتی نقشی حیاتی در کارکرد و بهره‌وری کارخانه‌ها، کارگاه‌ها و حتی ساختمان‌های تجاری و مسکونی ایفا می‌کنند. یکی از این تجهیزاتی که به طور گسترده‌ای مورد استفاده قرار می‌گیرد، کنتاکتور است. کنتاکتور وسیله‌ای است که برای قطع و وصل جریان الکتریکی در مدارهای الکتریکی به کار می‌رود و برند ال اس به عنوان یکی از پیشگامان این حوزه شناخته می‌شود. در این مقاله، قصد داریم به بررسی نحوه سیم‌بندی و نصب کنتاکتور ال اس بپردازیم و مراحل مختلف این فرآیند را به تفصیل توضیح دهیم.

چرا کنتاکتور ال اس؟

ال اس یکی از برندهای معتبر و پیشرو در زمینه تولید تجهیزات الکتریکی است. کنتاکتورهای ال اس به دلیل کیفیت بالا، عملکرد قابل اعتماد و عمر طولانی، انتخاب اول بسیاری از متخصصان و مهندسین برق هستند. این کنتاکتورها در انواع و مدل‌های مختلفی عرضه می‌شوند که هر کدام برای کاربردهای خاصی طراحی شده‌اند. انتخاب کنتاکتور مناسب می‌تواند به بهبود کارایی و ایمنی سیستم‌های الکتریکی کمک کند.

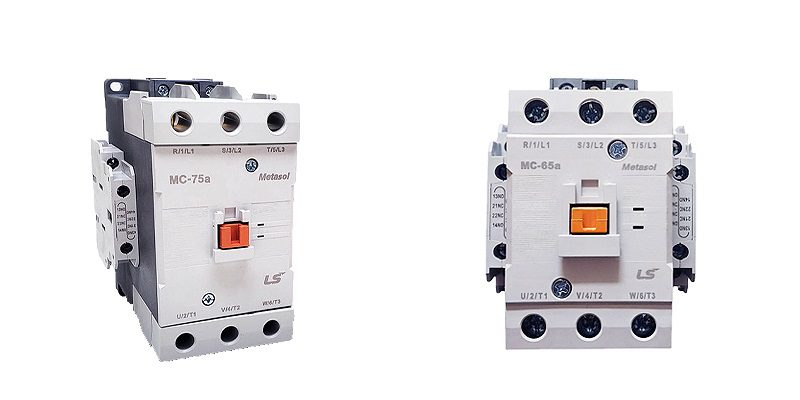

مراحل نصب و سیم‌بندی کنتاکتور ال اس

در ادامه تمامی مراحل و نکات ایمنی را توضیح خواهیم داد:

آماده‌سازی و بررسی تجهیزات

قبل از شروع فرآیند نصب، اطمینان حاصل کنید که تمامی تجهیزات و ابزارهای لازم را در اختیار دارید. این تجهیزات شامل کنتاکتور ال اس، ابزارهای سیم‌بندی مانند سیم‌چین، پیچ‌گوشتی، نوار عایق و همچنین مدارهای حفاظتی مانند فیوز و قطع‌کننده مدار می‌شوند. همچنین، دفترچه راهنمای کنتاکتور را به دقت مطالعه کنید تا با مشخصات فنی و نکات ایمنی آن آشنا شوید.

انتخاب محل نصب

انتخاب محل مناسب برای نصب کنتاکتور بسیار مهم است. کنتاکتور باید در محلی نصب شود که از دسترس کودکان و افراد غیرمتخصص دور باشد و همچنین در معرض رطوبت، گرد و غبار و دماهای بسیار بالا یا پایین قرار نگیرد. تابلوهای برق و جعبه‌های مخصوص نصب تجهیزات الکتریکی، محل‌های مناسبی برای نصب کنتاکتور هستند.

نصب کنتاکتور

پس از انتخاب محل نصب، کنتاکتور را در مکان مورد نظر قرار دهید و با استفاده از پیچ و مهره‌های مناسب آن را به طور محکم ثابت کنید. اطمینان حاصل کنید که کنتاکتور به درستی و به صورت ایمن نصب شده است و هیچ‌گونه لقی یا حرکتی ندارد.

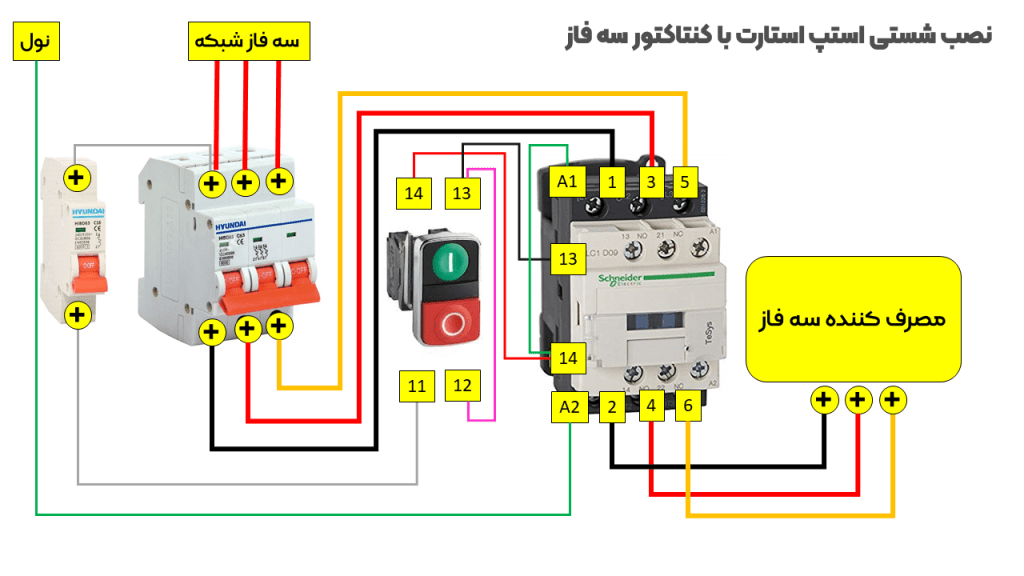

سیم‌بندی کنتاکتور؛ اتصال ورودی و خروجی‌های اصلی

کنتاکتور دارای ترمینال‌های ورودی و خروجی برای اتصال سیم‌های برق است. ابتدا سیم‌های ورودی که از منبع تغذیه به کنتاکتور متصل می‌شوند را به ترمینال‌های مربوطه وصل کنید. سپس سیم‌های خروجی که به مصرف‌کننده‌ها متصل می‌شوند را به ترمینال‌های خروجی کنتاکتور متصل کنید. در هنگام اتصال سیم‌ها، دقت کنید که اتصالات به درستی و محکم انجام شوند و از نوار عایق برای جلوگیری از اتصالات کوتاه و حفظ ایمنی استفاده کنید.

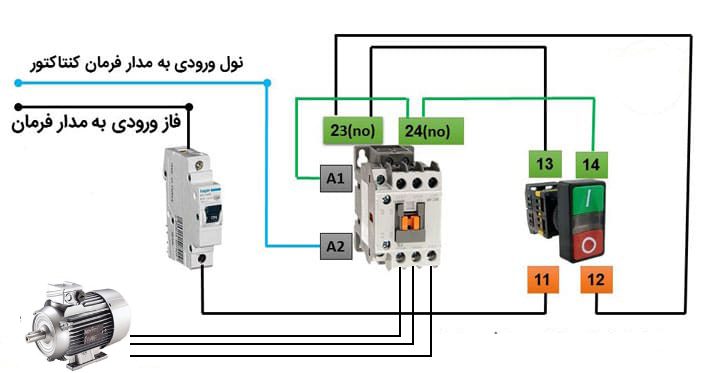

شماره‌گذاری و نمایش تعداد تیغه‌های کنتاکتور

تیغه‌های اصلی (کنتاکت اصلی) یا قدرت هر کنتاکتور با اعداد یک‌رقمی مشخص می شوند. به این ترتیب که ورودی این تیغه‌ها با اعداد ۳، ۱ و ۵ و خروجی آن‌ها با اعداد ۲، ۴ و ۶ نمایش داده می‌شوند. برای شماره‌گذاری تیغه‌های فرعی (کنتاکت فرعی) یا فرمان کنتاکتور از اعداد دورقمی استفاده می‌شود. عدد سمت چپ بیان می‌کند که کنتاکت مذکور، چندمین تیغه کنتاکتور است و رقم سمت راست اگر ۱ و ۲ باشد به معنی بسته بودن و اگر ۳ و ۴ باشد به معنی باز بودن تیغه کنتاکتور است. معمولاً روی کنتاکتور، تیغه‌های فرعی باز را با NO (در حالت عادی باز) و تیغه‌های فرعی بسته را با NC (در حالت عادی بسته) نشان می‌دهند.

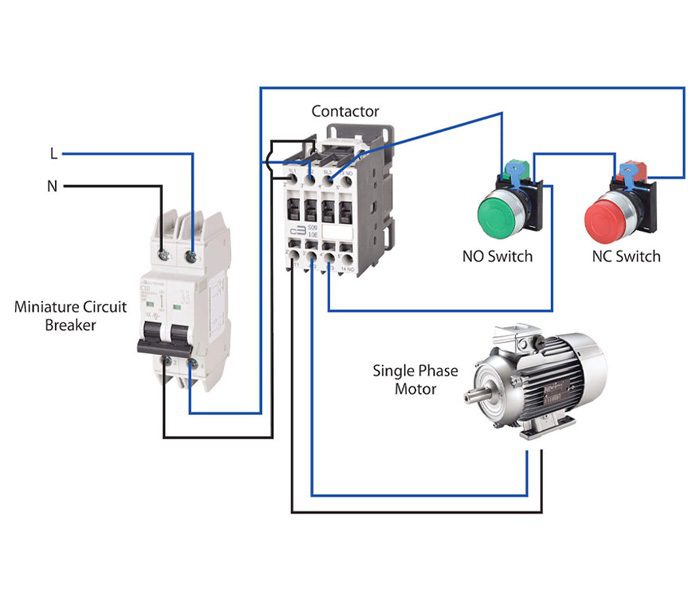

اتصال مدار فرمان

کنتاکتور دارای ترمینال‌های فرمان نیز می باشد که برای کنترل قطع و وصل شدن مدار اصلی به کار می‌روند. برای اتصال مدار فرمان، ابتدا سیم‌های مربوط به مدار کنترل (مانند کلیدها یا تایمرها) را به ترمینال‌های فرمان کنتاکتور متصل کنید. در این مرحله نیز دقت کنید که اتصالات به درستی انجام شوند و هیچ‌گونه اتصالی ناقص یا نادرست وجود نداشته باشد.

بررسی و آزمایش

پس از اتمام فرآیند سیم‌بندی، تمامی اتصالات را یک بار دیگر بررسی کنید تا از صحت و ایمنی آنها اطمینان حاصل کنید. سپس سیستم را روشن کنید و عملکرد کنتاکتور را بررسی کنید. مطمئن شوید که کنتاکتور به درستی عمل می‌کند و هیچ مشکلی در قطع و وصل کردن جریان الکتریکی وجود ندارد.

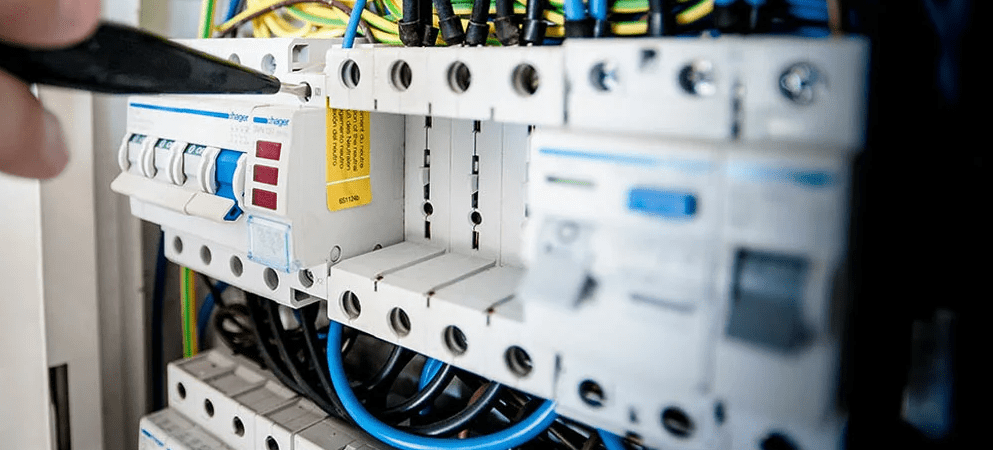

نکات ایمنی در زمان نصب و سیم بندی کنتاکتور

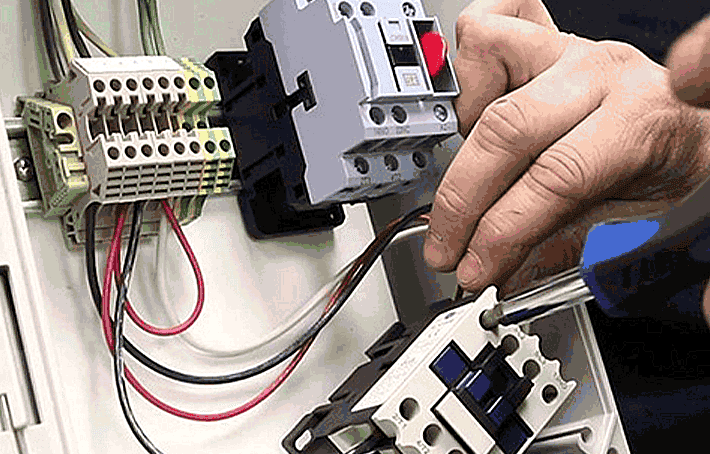

هنگام نصب و سیم‌بندی کنتاکتور، رعایت نکات ایمنی بسیار حائز اهمیت است. برخی از مهم‌ترین نکات ایمنی عبارتند از:

• قطع برق

قبل از شروع به کار، حتماً منبع تغذیه برق را قطع کنید تا از خطر برق‌گرفتگی جلوگیری شود.

• استفاده از ابزار مناسب

از ابزارهای مناسب و با کیفیت برای سیم‌بندی استفاده کنید تا از اتصالات نادرست و خطرات احتمالی جلوگیری شود.

• بررسی اتصالات

پس از نصب، تمامی اتصالات را بررسی کنید و مطمئن شوید که به درستی و به صورت ایمن انجام شده‌اند.

• مطالعه دفترچه راهنما

قبل از نصب، دفترچه راهنمای کنتاکتور را به دقت مطالعه کنید و به نکات و دستورالعمل‌های ذکر شده در آن توجه کنید.

سخن پایانی

با توجه به اهمیت و کاربرد گسترده کنتاکتورها در صنایع و سیستم‌های الکتریکی، انتخاب یک کنتاکتور با کیفیت و قابل اعتماد از اهمیت بالایی برخوردار است. کنتاکتورهای ال اس با توجه به کیفیت بالا و عملکرد قابل اعتماد، می‌توانند گزینه‌ای مناسب برای شما باشند. مجموعه برق شهر به عنوان نمایندگی ال اس در ایران، مجموعه‌ای کامل از کنتاکتورها و دیگر تجهیزات الکتریکی ال اس را به شما ارائه می‌دهد. شما می‌توانید با مراجعه به وب‌سایت برق شهر و یا تماس با کارشناسان ما، از مشاوره تخصصی و خرید مطمئن بهره‌مند شوید.
