نحوه نصب بی متال در مدار و تست آن

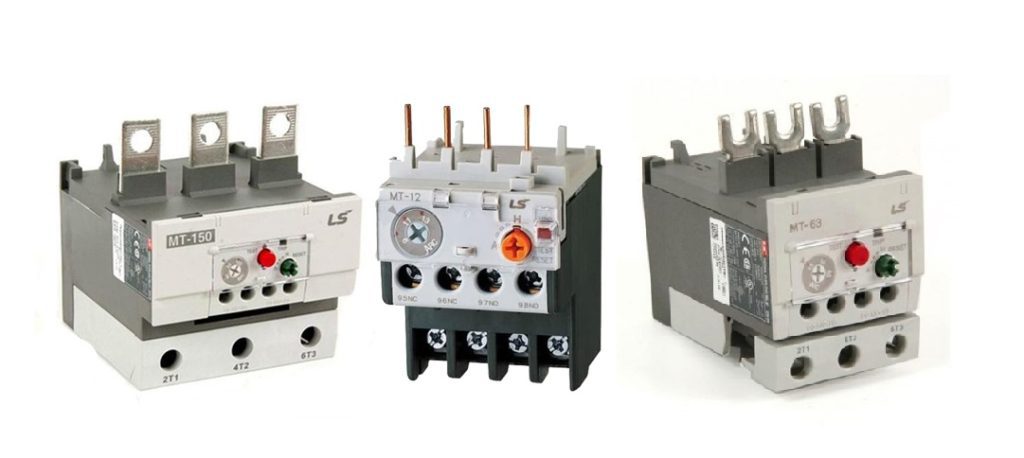

بی متال‌ها از جمله تجهیزات حفاظتی پرکاربرد در سیستم ‌های الکتریکی صنعتی هستند که برای حفاظت از موتورها در برابر اضافه بار (Overload) استفاده می شوند. شرکت ال اس (LS)، به عنوان یکی از تولیدکنندگان برجسته تجهیزات برقی، بی متال های با کیفیت و قابل اعتمادی را عرضه می‌کند. در این مقاله، به نحوه نصب بی متال ال اس در مدار و چگونگی تست آن خواهیم پرداخت.

بی متال چیست؟

بی متال یک دستگاه حفاظتی الکتریکی است که برای جلوگیری از آسیب به موتورهای الکتریکی مورد استفاده قرار می گیرد. این دستگاه از دو فلز با ضریب انبساط حرارتی متفاوت ساخته می شود که با عبور جریان الکتریکی و افزایش دما، خم شده و باعث قطع جریان در مدار می‌ شود.

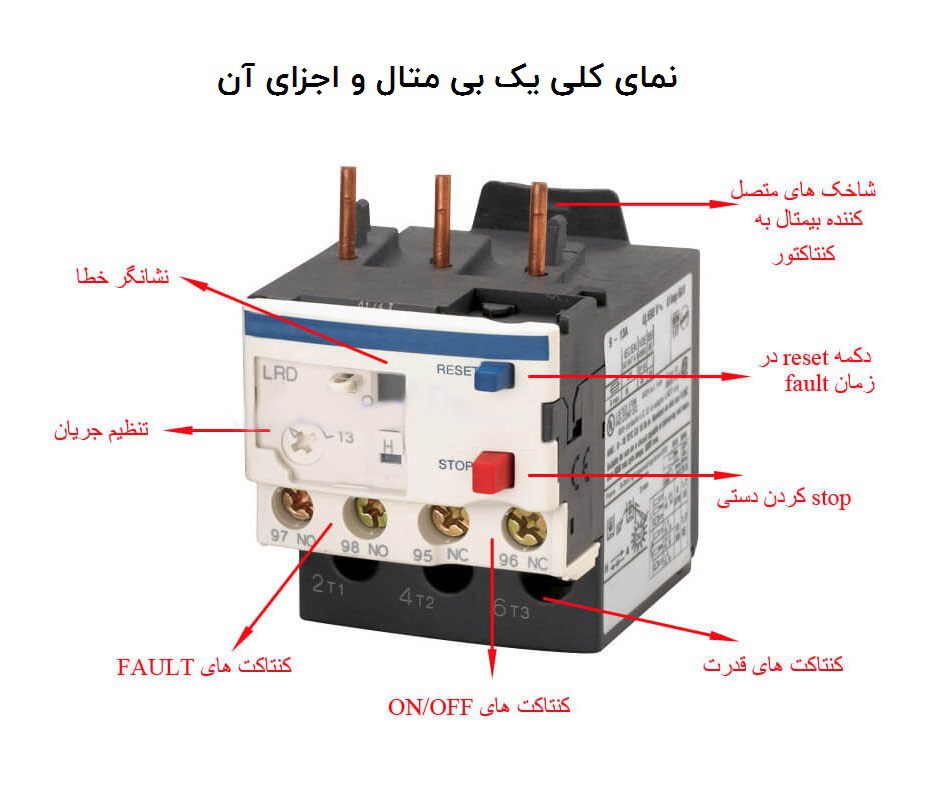

نحوه عملکرد بی متال

بر اثر عبور جریان از بی متال، دو فلز گرم شده و اندازه طول آنها افزایش می یابد، از آن رو که ضریب انبساط طولی یکی از این فلزات بالاتر از دیگر فلزات به کار رفته است، دو فلز با هم به سوی فلزی که ضریب انبساط طولی کمتری دارد خم شده و در واقع مسیر گذر جریان کنتاکتها باز و مدار قطع می‌گردد.

نحوه کار بی متال به این صورت است که در رله‌ های حرارتی، سه تیغه ایجاد شده و سیمی که دارای جریان است چندین دور به گرد آن پیچیده می‌شود. در اثر گذر جریان اضافه بار، هادی ها گرم، حرارت به بی متال منتقل و سبب خم شدن تیغه می‌گردد.، حرکت هر یک از بی متال ها به اهرم فشار وارد کرده و با جا به جا شدن اهرم، یک میکرو سوئیچ که دارای کنتاکت برای باز و بسته کردن می‌باشد وضعیت خود را تغییر داده و مدار فرمان را قطع می کند.

برای افزایش و بالابردن سرعت عملکرد بی‌متال و برای ممانعت از جرقه و احتراق محل اتصال، از آهن ربا در بالا و پایین تیغه فلزی استفاده می‌گردد که توان مغناطیسی این آهن رباها به بسته شدن سریع اتصال کمک می‌کند.

بیمتال‌ها عمدتاً دارای قابلیت تنظیم بوده و می‌‌توان آن‌ها را به نحوی تنظیم نمود که جریان‌ های بین ۱٫۰۵ تا ۱۰ برابر جریان نامی موتورها را قطع کند. رله بی‌متال سه‌ فاز عموماً دارای سه پل قدرت و دو کنتاکت فرمان می‌باشد ( یک عدد کنتاکت باز برای اتصال به سیستم هشدار و یک عدد کنتاکت بسته برای جاگذاری در مسیر تغذیه کنتاکتور) کنتاکت عموماً بسته بی‌متال با شماره‌های ۹۵-۹۶ و کنتاکت عموماً باز با شماره‌های ۹۷-۹۸ نشان داده می‌شود.

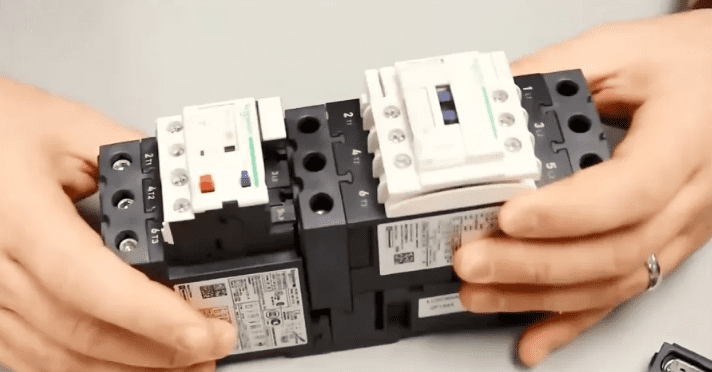

نحوه نصب بی متال در مدار

پس از بررسی ویژگی های موتور و جریان مصرفی و انتخاب مدل بی متال مناسب، مراحل زیر را برای قرار دادن بی متال در مدار انجام دهید.

توجه داشته باشید قبل از شروع نصب، مطمئن شوید که مدار کاملاً خاموش و از برق جدا شده است. استفاده از تجهیزات حفاظتی مانند دستکش و عینک ایمنی در این مرحله توصیه می‌شود.

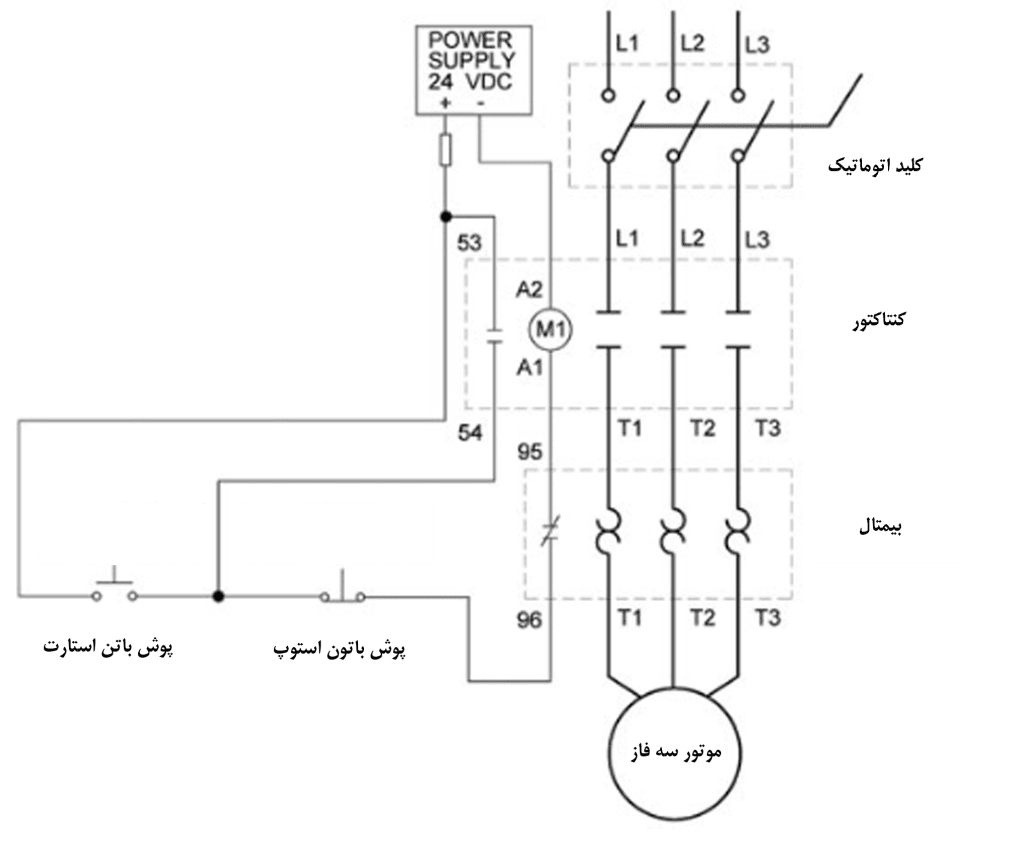

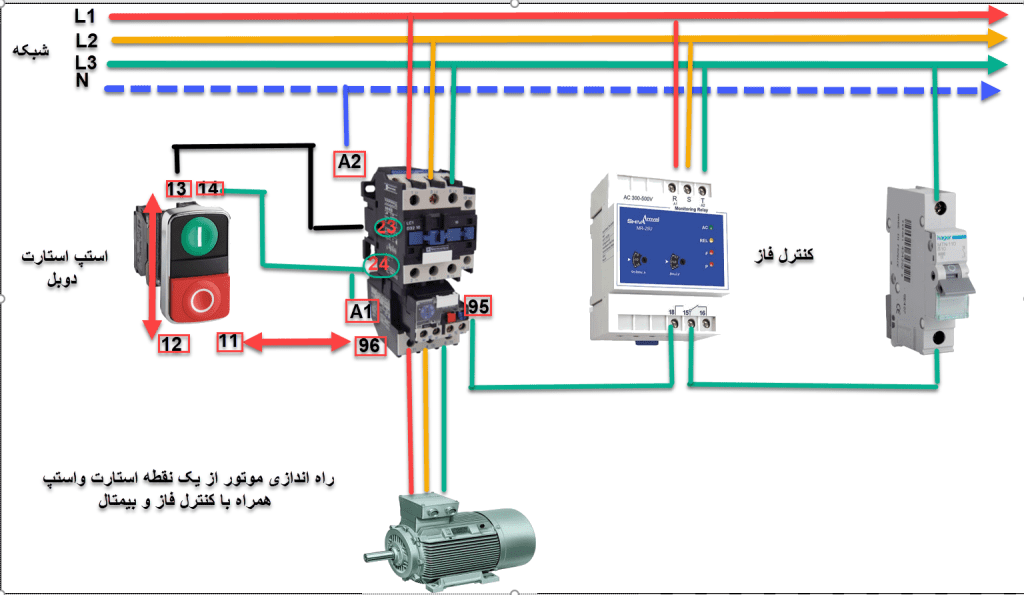

• ابتدا سیم نول را به صورت مستقیم به یک سر بوبین کنتاکتور برسانید.
• سیم فاز را وارد شاستی آن کرده و از سر دیگر شاستی به بوبین کنتاکتور متصل کنید.

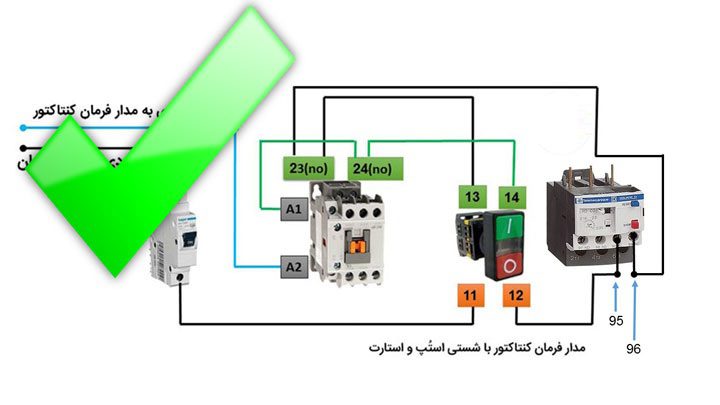

• سپس از سیم فاز یک انشعاب بگیرید و آن را به صورت مستقیم به سر یکی از کنتاکت ‌های باز کنتاکتور وصل نمایید و بعد آن را از ته کنتاکت باز، به بی متال برسانید.
• سیم نول را به سر کنتاکت باز دیگری از کنتاکتور برسانید و از ته همان کنتاکت به بی متال وصل کنید.
• در مرحله پایانی بوبین را به موتور نصب کنید.
• پی از نصب فیزیکی، نوبت به تنظیم جریان نامی (Nominal Current) بی متال می‌رسد. این مقدار معمولاً با استفاده از یک پیچ تنظیم قابل تغییر است. مقدار جریان باید مطابق با جریان نامی موتور تنظیم شود تا حفاظت صحیح انجام گیرد.
• پس از انجام اتصالات و تنظیمات، نصب بی متال را بازبینی کنید تا از صحت تمامی اتصالات و محکم بودن پیچ‌ها اطمینان حاصل شود. همچنین، پوشش‌های محافظ بی متال را در صورت وجود نصب کنید.

نحوه تست بی متال به چه صورت است؟

در ابتدا توجه کنید که برای هر بی متال یک کلید تست طراحی شده که می توانید تست اولیه را به راحتی از طریق این کلید انجام دهید؛ با فشردن این دکمه، بی متال باید به صورت خودکار عمل کرده و مدار را قطع کند. این تست نشان‌دهنده عملکرد صحیح مکانیزم بی متال است اما گاهی لازم است بی متال را با جریان برق نیز تست کرد تا از سالم بودن و دقت عملکرد آن اطمینان حاصل کنید. انجام تست در محیطی امن یکی از نکات ایمنی مهم می باشد. به سه روش می توان بی متال را تست کرد:

• تست سرد (Cold Test)

در این روش 2 برابر جریان نامی را به تیغه‌های بی متال وارد می شود و مدت زمان عمل قطع بی متال را با استفاده از یک کرنومتر اندازه گیری و یادداشت می ‌کنیم.

• تست گرم (Hot Test)

در این روش با ایمنی بالا و مراقبت کامل، 6 برابر جریان نامی را به تیغه بی متال می‌دهیم و مدت زمان قطع را با استفاده از یک کرونومتر اندازه گیری و یادداشت می کنیم.

• تست دو فازی

برای انجام این تست، یکی از فازها را قطع کرده و بی متال را به دو فاز متصل نگه می‌داریم. مجدداً با استفاده از یک کرونومتر زمان قطع را اندازه گیری و یادداشت کرده و با موارد قبلی می‌سنجیم.

جهت تکمیل تست و اطلاع از صحت عملکرد بی متال، کافیست زمان های یادداشت شده را با زمان اعلام شده توسط شرکت تولید کننده در دفترچه یا کاتالوگ معرفی محصول مقایسه کنیم.

• بازبینی عملکرد پس از تست

پس از انجام تست، مطمئن شوید که بی متال به حالت اولیه بازگشته و مدار دوباره آماده به کار است. اگر بی متال به درستی عمل نکرد، نیاز به بازبینی تنظیمات یا جایگزینی دستگاه دارید.

سخن پایانی

نصب و تست بی متال ال اس (LS) از مراحل حیاتی در راه اندازی ایمن و مطمئن سیستم های موتوری است. با رعایت دقیق مراحل نصب و تنظیمات صحیح، می‌توانید از حفاظت مطمئن موتورهای خود در برابر اضافه بار اطمینان حاصل کنید. همچنین، توصیه می شود که این فرآیند توسط کارشناسان ماهر و با تجربه انجام شود تا از بروز هرگونه خطا یا حادثه جلوگیری شود.
